На базе лаборатории ЛУЧ НИТУ МИСИС разработано и создано уникальное научное оборудование, проведена серия не имеющих аналогов исследований, созданы и протестированы образцы отечественной техники и методы томографии и сопряженных рентгеновских и других методов открытого доступа, разработано и запатентовано программное обеспечение.
На базе лаборатории создана уникальная научная установка «Многофункциональный аппаратный комплекс для проведения исследований на базе двухлучевого сканирующего электронно-ионного микроскопа Tescan Amber GMU», зарегистрирована на домене «Наука и инновации» и портале Научно-технологическая инфраструктура Российской Федерации как объект инфраструктуры для выполнения грантов РНФ.
Сканирующий электронный микроскоп Tescan Amber GMU является двухлучевой системой с электронной и галлиевой ионной пушками (FIB-SEM), что позволяет получать изображения непосредственно при проведении различных процессов, например, травления и осаждения. Ключевым преимуществом данного микроскопа Tescan Amber GMU является сочетание интегрированных систем энергодисперсионного микроанализа (EDX) и дифракции обратно рассеянных электронов (EBSD) с FIB-SEM технологией, что позволяет получать мультимодальные трехмерные данные о структуре материала в рамках одного эксперимента. Важным отличием от аналогов, таких как, например, Tescan Amber GMU, является наличие режима низкого вакуума, который существенно упрощает работу с непроводящими материалами, исключая необходимость нанесения проводящего покрытия и связанные с этим искажения результатов. Особую ценность микроскопу придает комплектация специализированными модулями: ячейка для переноса и кратковременного хранения позволяет работать с быстро окисляющимися и чувствительными к воздуху материалами, миниатюрное испытательное устройство Dyben 500 N Testing Stage обеспечивает исследование взаимосвязи между микроструктурой и механическими свойствами, а температурный столик Linkam DSC600 открывает возможности для изучения фазовых переходов при прецизионном контроле температуры.
Уникальной особенностью системы является встроенное программное обеспечение с эксклюзивным модулем определения остаточных напряжений типов I, II и III методом микро кольцевого ионного травления (МКИТ), не имеющим аналогов на рынке. Сочетание этих передовых технологий с алгоритмами обработки данных делает микроскоп Tescan Amber GMU, установленный в лаборатории ускоренных частиц (ЛУЧ) НИТУ МИСИС, комплексным решением для самых передовых задач материаловедения.

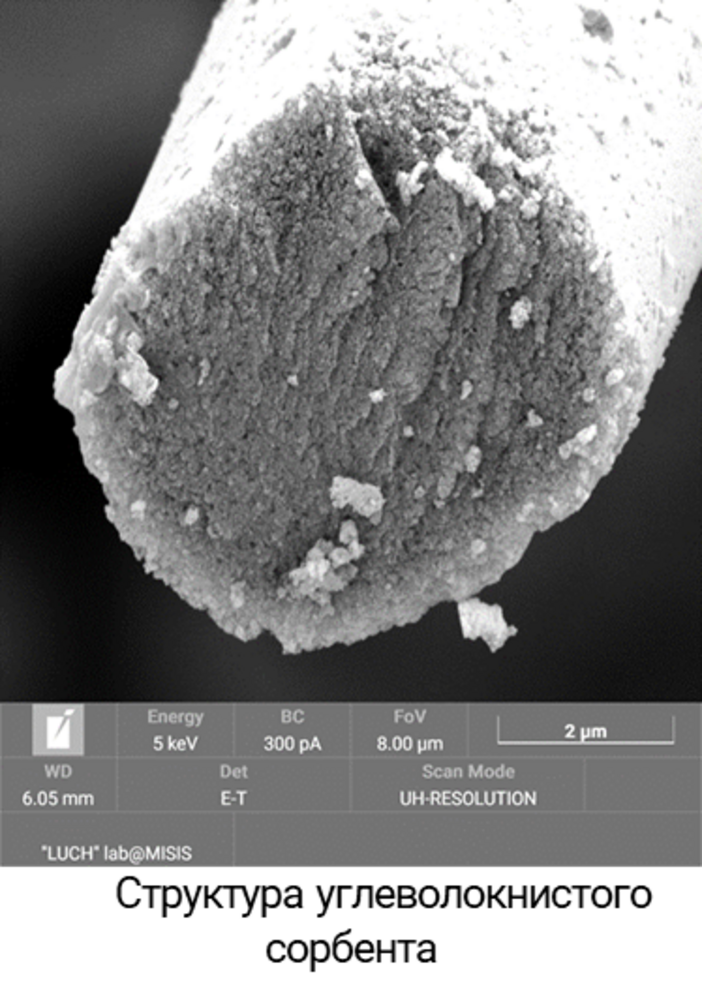

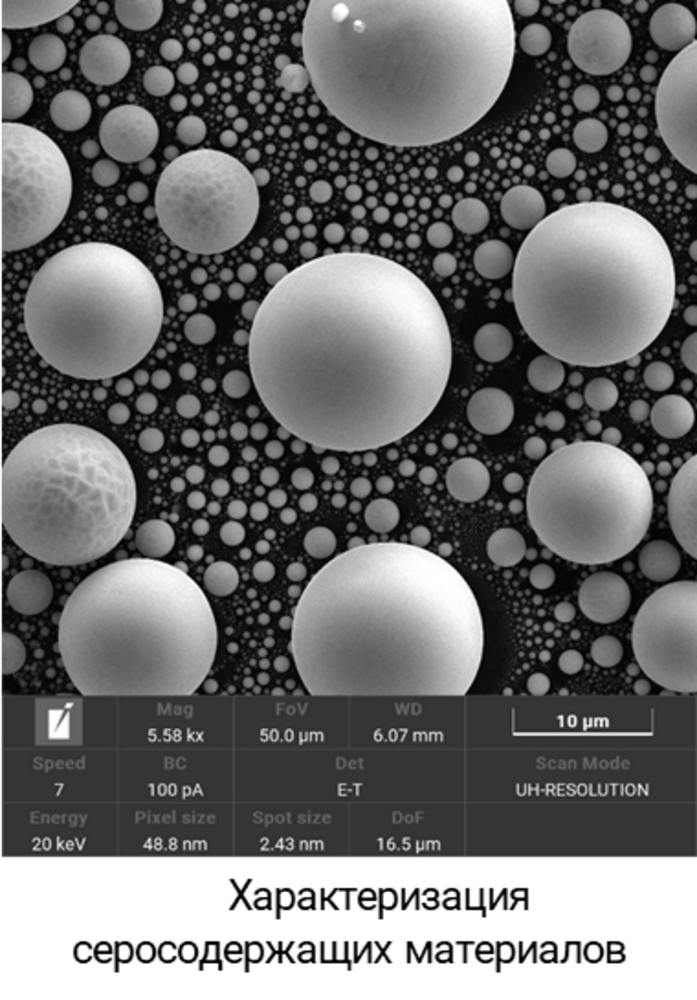

Фотогалерея
